Come costruire una Pompa Dosometrica Fai da te Wifi ultraprecisa con pochi euro per l’hardware e con funzionalità avanzate?
Preso dall’esigenza di una dosometrica di precisione, e vista la mia regressa esperienza con collaborazioni su progetti Arduino, ho deciso di costruirne una io, che fosse però estremamente semplice da costruire e il più economica possibile.
Inoltre ho deciso di rendere pubblico il mio progetto dal momento che non esiste un business derivante da quello che ho fatto, e allora tanto vale che più persone possibile possano usufruire di questo beneficio.
Premesse per la Pompa Dosometrica Fai da te
Prima di tutto qualche premessa su questa Pompa Dosometrica Fai da te:
- è un progetto senza scopo di lucro, che faccio al mio meglio possibile, ma non voglio essere responsabile di eventuali danni o qualsiasi altra cosa ?
- per utilizzare le dosometriche utilizzando il mio codice si dovrà passare da un sito internet
- ci va un po’ di competenza con l’uso del pc, e ancor meno ma qualcosa si con l’uso del saldatore
- in questo momento non ha un orologio interno, prende l’ora da internet, quindi deve essere sempre collegata ad internet. Se quando si accende non è collegata parte da mezzanotte. L’orario è italiano.
- non è ancora assolutamente finito, siamo ancora lontani, sopratutto la parte di interfaccia utente, ma una volta impostate funzionano correttamente.
- Sarà in costante aggiornamento, rilascerò gli aggiornamenti scaricabili tranquillamente da internet e caricabili tramite internet direttamente sul circuito.
- Il sito per l’utilizzo attualmente è in inglese, ma prevedo di inserire l’italiano il prima possibile.
- Non chiedetemi funzionalità diverse o su misura in quanto non ho proprio il tempo di farle ?
Pompa Dosometrica Fai da te può avere da 1 a 6 teste. La scelta delle teste dipende dalla vostra necessità di precisione. Il risparmio è più netto tanto più andiamo su teste di qualità. Ma si può ottenere una pompa wifi con la stessa precisione di una pompa economica (per esempio J***o) con circa 50€ comprando tutto il materiale su internet (amazon e/o aliexpress)
Avete 2 modi per procurarvi il materiale:
- Comprare tutto su Amazon / Ebay / Aliexpress, aspettare che tutto vi arrivi e, con un filo di manualità, assemblare tutto come descritto nel prossimo articolo
- Acquistare dallo shop Joy-Reef il Kit di assemblaggio che permette di realizzare la vostra dosometrica senza bisogno di saldature, solo avvitando qualche vite (come fareste per un mobile IKEA).

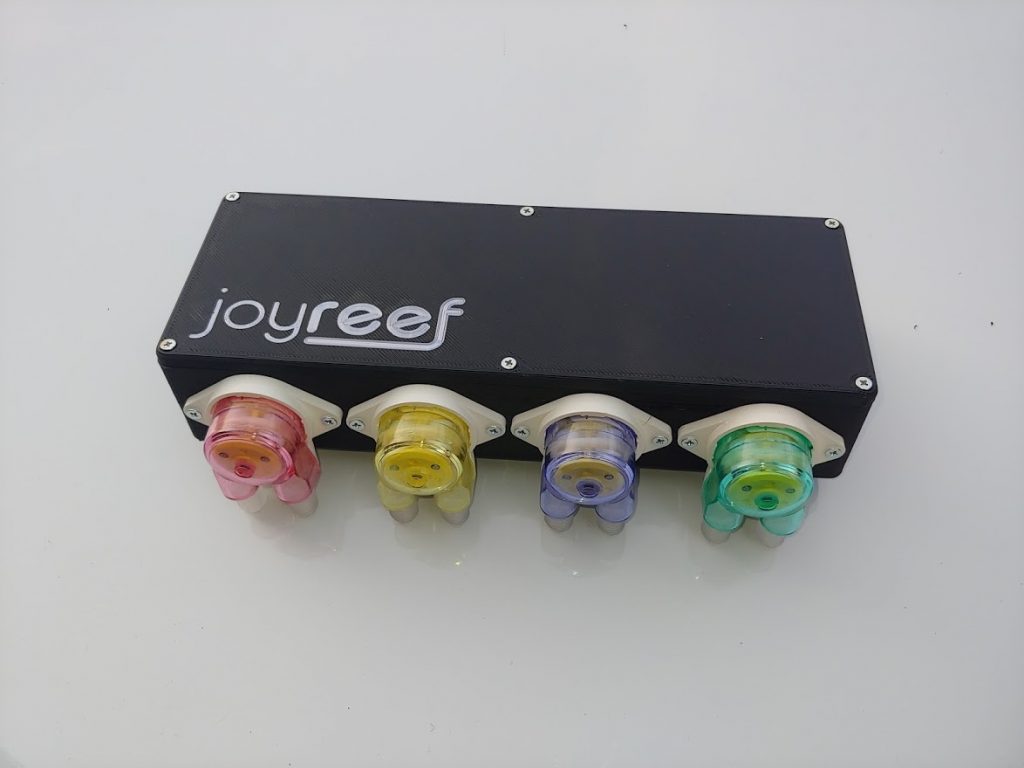

Se vi interessa il kit di costruzione composto da scheda, pompe, tubi, alimentatore e box già sagomato, come quello in figura potete trovarlo qui: Shop.
Qui trovate il documento che spiega nel dettaglio il funzionamento e il montaggio del kit: Kit Montaggio
Altrimenti potete procedere a comprare tutto pezzo per pezzo da internet, vediamo come e dove:
Parliamo prima di tutto delle teste.
Come ho detto ci sono sia teste economiche, paragonabili alle teste delle dosometriche entry level che si trovano normalmente in circolazione, sia teste molto più care, paragonabili alle migliori dosometriche in circolazione.
Il software rimane esattamente lo stesso, e il processo di costruzione identico.
Di seguito vi metto qualche link per poter acquistare le pompe:
Kamoer NKP
Molto economiche (6€ l’una circa) sono l’equivalente delle teste usate nelle pompe dosometriche commerciali economiche.
Acquistale: Kamoer NKP
Kamoer KFS
Ci sono poi le KFS, che sono quelle che ho acquistato io, che sono molto più care ma estremamente precise. Basti pensare che in 1 minuto di dosaggio dosano circa 6.2 ml di liquido.
Dovrebbero essere le stesse pompe utilizzate per le più famose dosometriche appena uscite sul mercato.
Costano circa 30€ l’una
Acquistale: Kamoer KFS
Kamoer KXF
Ci sono poi le KXF che sono una buona via di mezzo, anche se non le ho mai personalmente provate. Anzi se poi qualcuno volesse darmi un feedback in merito non mi dispiacerebbe.
Vengono circa 15€ l’una.
Acquistale: Kamoer KXF
HARDWARE ACCESSORIO
Hardware Accessorio
Inutile dire che le teste delle dosometriche sono la spesa più grande.
Il resto del materiale per la costruzione viene circa 20€ in totale. Fatevi quindi 2 conti voi.
Di seguito la lista della spesa:
NodeMcu
Scheda elettronica basata sul cip ESP8266, programmabile in C e compatibile con Arduino. Ha il WiFi integrato e supporta perfettamente l’utilizzo dei 6 pin che ci servono per comandare le pompe.
Acquistalo NodeMCU
Circuito
Il circuito necessario per comandare le pompe è il seguente:
Basato sul modulo ULN2003 che potete acquistare qui:
Acquistalo: ULN2003
Altrimenti se vi basta una dosometrica da 4 canali esiste già il circuito già fatto senza dover fare nessuna saldatura.
Basta acquistare uno di quegli stepper motor economici su Amazon e buttare via il motore, tenendo solo il circuito.
Il circuito è il seguente:
Acquistalo: Stepper Motor
Come vedete ve la cavate con pochissimi euro.
Convertitore tensione 12v – 5v
Per fare un bel lavoro, dovrete alimentare il nodemcu e le dosometriche con lo stesso alimentatore. Dal momento che le dosometriche vanno alimentate a 12v e il nodemcu a 5v, abbiamo bisogno di un convertitore di tensione.
Eccolo:
Acquistalo: Convertitore
Cavi per connessione
Il modo più comodo per collegare il tutto è usare i cavi dupnt femmina femmina:
Acquistalo: Cavi Femmina Femmina
Box per contenerle
Qui potete sbizzarrirvi come volete, stamparle in 3d, costruirle in legno, in plexiglass. Il modo più comodo e conveniente che ho trovato i oè quello di usare una scatola di derivazione. Una perfetta per il nostro scopo è la seguente, anche se forse è un po’ cara:
Acquistalo: Box
Connettore a pannello per 12v
Un normalissimo connettore a pannello per gli alimentatori da 12v.
Conviene comprarlo nel negozio sotto casa perché online ve ne vendono almeno 10 e non ne vale la pena
Alimentatore 12v
Un normalissimo alimentatore da 12v che entri nei connettori. Sicuramente ne avrete uno in casa, altrimenti:
Acquistalo: Alimentatore
Accessori:
Tubi Pharmed
Tubi fatti apposta per le dosometriche
Acquistalo: Tubi Pharmed
Contenitori Liquidi
I contenitori per contenere i liquidi da dosare. L’applicazione terrà anche conto delle quantità in questi contenitori
Acquistalo: Contenitori
Reggi Tubi
Per comodità utilizzate questi per fermare i tubi a bordo vasca
Acquistalo: Reggi Tubi
Valvole di non ritorno
Delle buone valvole di non ritorno sono utili per evitare qualsiasi problema
Acquistalo: Valvole di non ritorno
Se avete comprato tutto potete passare alla seconda parte dell’assemblaggio della vostra Pompa Dosometrica Fai da te, cliccando qui
Gran bel progetto, attendo la 2 parte. Grazie
Ottimo progetto … attendiamo la seconda parte… grazie
Ottimo progetto
[…] di tutto dovreste avere tutto l’occorrente spiegato nella Prima Parte di questa […]
[…] avete comprato tutti i pezzi? no? allora rileggete la prima parte. Avete montato tutto? no? allora seguete la seconda parte. Se invece siete arrivati fino qui […]
Ciao della pompa KFS ci sono diversi modelli…
6V one slowdown gear
6V two slowdown gear
12Vone slowdown gear…
e così via. Quali suggerisci di prendere? grazie
Sicuramente se segui la mia guida e il mio progetto devi prendere una 12V.
Se hai bisogno di moooolta precisione e dosi piccole quantità di liquido ti consiglio la 2 step 12v, che dosa circa 7ml al minuto. Se invece ti basta un po’ meno di precisione e doserai tanto liquido per volta puoi prendere la 1 step. Devi scegliere anche le dimensioni dei tubi.
Alla fine la discriminante è la quantità di liquido che andrai a dosare al minuto, meno ne dosi più è precisa.
Ciao, innanzitutto complimenti per lo splendido lavoro, avevo una domanda riguardo il progetto: ho visto che la dashboard permette il controllo del ph, della temperatura, etc etc, qualora aggiungessi i sensori alla scheda NodeMCU, potrei tenere sotto monitoraggio anche quei valori?
grazie mille e ancora complimenti
Ciao Simone, grazie per i compliemnti.
Ho in programma di aggiungere un modulo per ph e temperatura, uno per monitorare i livelli in sump, e di conseguenza azionare il rabbocco dell’osmosi e spegnere lo skimmer se il livello è troppo alto.
Altri moduli sono in fase di progettazione, ma il lavoro è lungo e non retribuito 🙂 e quindi ci vorrà un po’ di tempo!
Ho visto che hai creato una scheda x saldare tutti i componenti. Se ne hai una la prenderesti?
Scusa o sbagliato la venderesti?
Certo! ne ho ancora molte a disposizione, contattami pure a info@joy-reef.com così ci mettiamo d’accordo!
ciao,
complimenti per il progetto e grazie per averlo condiviso.
sto per provare a realizzare la dosometrica e volevo chiederti un paio di delucidazioni;
1 nella parte dove scaricare il firmware devo scaricare solo il più recente?
2 con un solo nodemcu posso gestire la dosometrica e il controllo per la rete elettrica?
grazie e complimenti ancora
Ciao e grazie 1000 per i complimenti.
Devi scaricare il più recente relativo alle pompe dosometriche. Attenzione che c’è anche quello per il rilevatore di blackout.
Si puoi usare solo un nodemcu ma solo perchè nel firmware delle doso c’è compresa la funzione di allarme blackout.
Ciao gran bel progetto complimenti davvero , mi salta in mente una cosa , quando si levano la corrente e poi ritorna , quali sono i problemi ? cosa non tiene in memoria ? a questo punto conviene aggiungere una batteria per la memoria ?
grazie mille
Ciao Peppe,
Grazie per i complimenti.
Non perde nessun programma al riavvio.
L’unica cosa è che l’ora parte da mezzanotte, e finché non torna la connessione ad internet non si aggiusta. Normalmente questo vuol dire qualche minuto.
Nel 99,9% dei casi non dovrebbe causare nessun problema.
Se ti interessa un kit di costruzione, non esitare a contattarmi.
Ciao
Ciao danilo grazie per il risposta celere in tempi brevissimi , pensavo ci volesse magari qualche batterie per la memoria , ok per il momento grazie mille della guida molto ben fatto , un altra domanda , e se in un tempo futuro il sito non sarà piu rangiungibile ? parlo quello di joyreef , come si potra intervenire nella dosometrica?
Ciao Peppe, come molti altri prodotti in commercio attualmente, nel caso il sito chiuda, non sarà più possibile utilizzare la dosometrica. Ma non ti preoccupare, non c’è nessuna intenzione di chiudere il progetto, anzi!
Ci stiamo ingrandendo, a breve sarà disponibile il modulo per il controllo temperatura e poi quello per il rabbocco automatico!
salve è possibile avere il file STL per la stampa del Box
Ciao Cristiano,
Puoi comprare il box già fatto all’indirizzo:
http://www.joy-reef.com/prodotto/box-4-kamoer-kfs/
Ciao, ottima guida complimenti veramente. Mi chiedevo per i tubi che tipo di tubi ci vogliono? Per forza i pharmed o quelli in silicone possono andare bene?
Ciao, quelli in silicone vanno benissimo. Vanno ancora meglio quelli in pvc come quelli che trovi nel nostro store: http://www.joy-reef.com/prodotto/tubi-pvc-set-4/
